1. Произведите базовую настройку устройств:

Модуль 1. Настройка сетевой инфраструктуры

Задание:

  • Настройте имена устройств согласно топологии. Используйте полное доменное имя
  • На всех устройствах необходимо сконфигурировать IPv4: IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918
  • Локальная сеть в сторону HQ-SRV(VLAN 100) должна вмещать не более 32 адресов
  • Локальная сеть в сторону HQ-CLI(VLAN 200) должна вмещать не менее 16 адресов
  • Локальная сеть для управления(VLAN 999) должна вмещать не более 8 адресов
  • Локальная сеть в сторону BR-SRV должна вмещать не более 16 адресов

Сведения об адресах занесите в таблицу 2, в качестве примера используйте Приложение Б.

Вариант реализации:

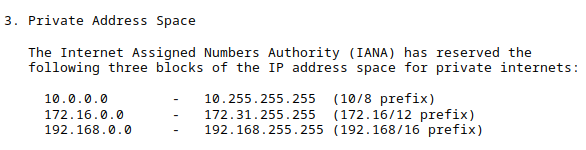

  • Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3 IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918 ( https://www.ietf.org/rfc/rfc1918.txt )

  • IP калькулятор ( https://ipcalc.co/ )
Имя устройстваIP-адресШлюз по умолчанию
HQ-RTR172.16.1.2/28172.16.1.1
192.168.100.1/27
192.168.200.1/24
192.168.99.1/29
BR-RTR172.16.2.2/28172.16.2.1
192.168.0.1/28
HQ-SRV192.168.100.2/27192.168.100.1
HQ-CLI192.168.200.2/24192.168.200.1
BR-SRV192.168.0.2/28192.168.0.2
  • Настройте имена устройств согласно топологии. Используйте полное доменное имя Доменное имя - au-team.irpo видно в Таблице 2 (DNS - записи);
  • Исключением является виртуальная машина ISP - задавать полное доменное имя на Internet Service Provider нет смысла;

ISP:

  • Для назначения имени устройства согласно топологии используем следующую команду(oraora):
hostnamectl set-hostname isp; exec bash

Проверить:

hostname
  • Результат:

  • Так же рекомендуется указать имя в файле /etc/sysconfig/network :
vim /etc/sysconfig/network
  • указать имя в параметре HOSTNAME :

HQ-RTR:

  • Для назначения имени устройства согласно топологии используем следующие команды: переходим в привилегированный режим;
  • переходим в режим администрирования;
  • задаём имя устройству;
  • задаём доменное имя;
  • сохраняем конфигурацию.
ecorouter>enable
ecorouter#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
ecorouter(config)#hostname hq-rtr
hq-rtr(config)#ip domain-name au-team.irpo
hq-rtr(config)#write memory
Building configuration...

hq-rtr(config)#
  • Проверить имя устройства:
hq-rtr#show hostname
  • Проверить доменное имя устройства:
hq-rtr#show running-config | include domain-name
  • Результат:

BR-RTR:

  • Аналогично HQ-RTR
ecorouter>enable
ecorouter#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
ecorouter(config)#hostname br-rtr
br-rtr(config)#ip domain-name au-team.irpo
br-rtr(config)#write memory
Building configuration...

br-rtr(config)#
  • ожидаемый результат:

HQ-SRV:

  • Для назначения имени устройства согласно топологии используем следующую команду:
hostnamectl set-hostname hq-srv.au-team.irpo; exec bash

  • Так же рекомендуется указать имя в файле /etc/sysconfig/network :
vim /etc/sysconfig/network
  • указать имя в параметре HOSTNAME :

  • Проверить:
hostname -f
  • Результат:

BR-SRV:

  • Аналогично HQ-SRV , ожидаемый результат:

HQ-CLI:

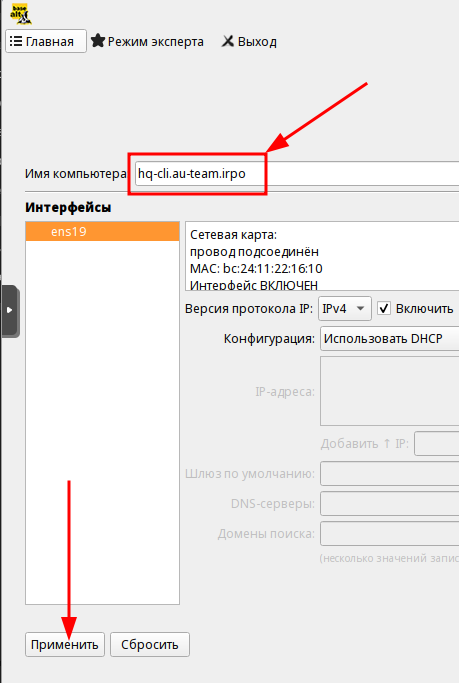

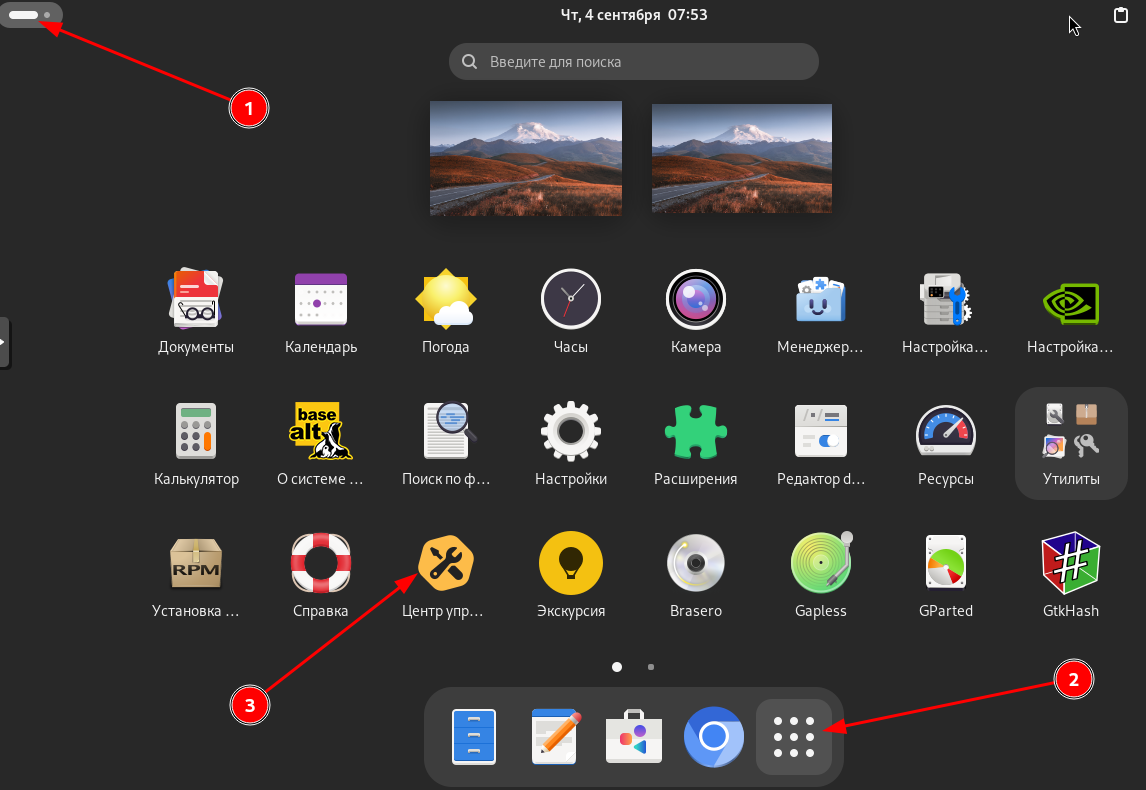

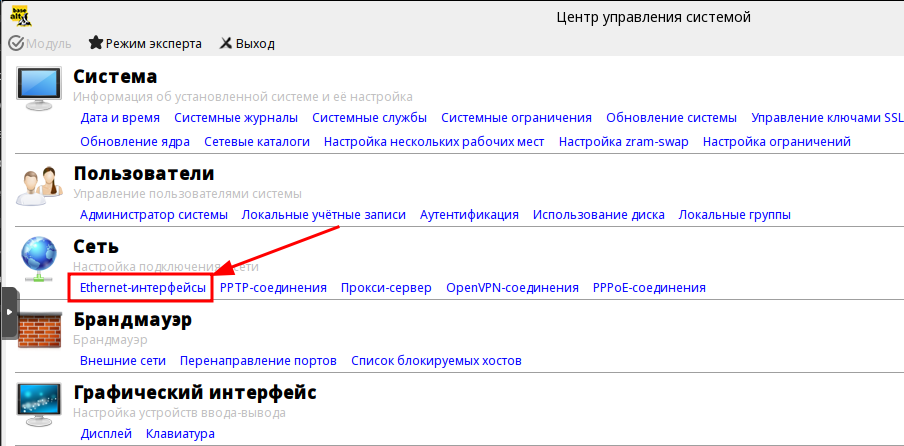

  • Для назначения имени устройства согласно топологии воспользуемся Центром Управления Системой (ЦУС):

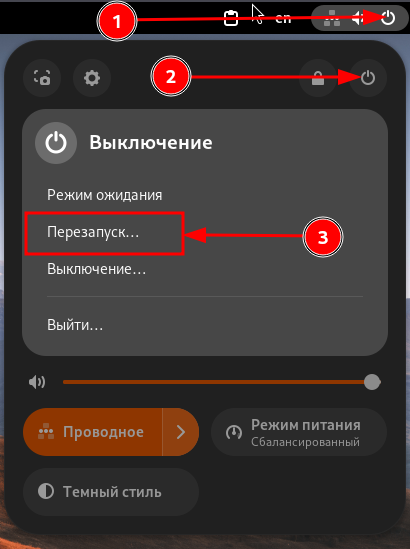

  • После чего, необходимо будет перезагрузить устройство:

На всех устройствах необходимо сконфигурировать IPv4

Основные понятия касающиеся EcoRouter:

  • Порт (port) – это устройство в составе EcoRouter, которое работает на физическом уровне (L1);
  • Интерфейс (interface) – это логический интерфейс для адресации, работает на сетевом уровне (L3);
  • Service instance (Сабинтерфейс, SI, Сервисный интерфейс) является логическим сабинтерфейсом, работающим на канальном уровне (L2) и связывает L1, L2 и L3 уровни: Данный вид интерфейса необходим для соединения физического порта с интерфейсами L3, интерфейсами bridge, портами;
  • Используется для гибкого управления трафиком на основании наличия меток VLANов в фреймах, или их отсутствия;
  • Сквозь сервисный интерфейс проходит весь трафик, приходящий на порт.
  • Таким образом, для того чтобы назначить IPv4-адрес на EcoRouter - необходимо придерживаться следующего алгоритма в общем виде: Создать интерфейс с произвольным именем и назначить на него IPv4;
  • В режиме конфигурирования порта создать service-instance с произвольным именем: указать (инкапсулировать) что будет обрабатываться тегированный или не тегированный трафик;
  • указать в какой интерфейс (ранее созданный) нужно отправить обработанные кадры.

HQ-RTR:

  • Посмотреть физические порты можно при помощи следующей команды:
hq-rtr#show port brief
  • где: te0 - порт в сторону ISP ;
  • te1 - порт в сторону локальной сети офиса HQ (виртуальный коммутатор HQ-SW на уровне гипервизора);

  • Создаём интерфейсы (подинтерфейсы/sub-interfaces) для назначения IP-адресов локальных подсетей офиса HQ для дальнейшей маршрутизации между VLAN-ами: первым делом создаём интерфейсы для каждого VLAN-а:
hq-rtr(config)#interface vl100
hq-rtr(config-if)#description "VLAN 100"
hq-rtr(config-if)#ip address 192.168.100.1/27
hq-rtr(config-if)#exit
hq-rtr(config)#interface vl200
hq-rtr(config-if)#description "VLAN 200"
hq-rtr(config-if)#ip address 192.168.200.1/24
hq-rtr(config-if)#exit
hq-rtr(config)#interface vl999
hq-rtr(config-if)#description "VLAN 999"
hq-rtr(config-if)#ip address 192.168.99.1/29
hq-rtr(config-if)#exit
hq-rtr(config)#write memory
Building configuration...

hq-rtr(config)#

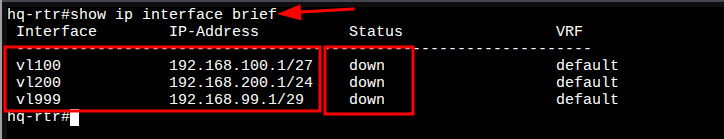

  • Проверить, назначенные IP-адреса на интерфейсы:
hq-rtr#show ip interface brief
  • Результат: созданные интрфейсы пока не добавлены в какие-либо Service instance, а значит не привязаны и к порту, отсюда и статус down :

  • на базе физического интерфейса te1 для каждого VLAN-а создаём service-instance с инкапсуляцией соответствующих тегов (VID) и подключением необходимых интерфейсов:
hq-rtr(config)#port te1
hq-rtr(config-port)#service-instance te1/vl100
hq-rtr(config-service-instance)#encapsulation dot1q 100 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface vl100

2025-09-04 05:07:20      INFO      Interface vl100 changed state to up
hq-rtr(config-service-instance)#exit
hq-rtr(config-port)#service-instance te1/vl200
hq-rtr(config-service-instance)#encapsulation dot1q 200 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface vl200

2025-09-04 05:07:51      INFO      Interface vl200 changed state to up
hq-rtr(config-service-instance)#exit
hq-rtr(config-port)#service-instance te1/vl999
hq-rtr(config-service-instance)#encapsulation dot1q 999 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface vl999

2025-09-04 05:08:14      INFO      Interface vl999 changed state to up
hq-rtr(config-service-instance)#exit
hq-rtr(config-port)#exit
hq-rtr(config)#write memory
Building configuration...

hq-rtr(config)#

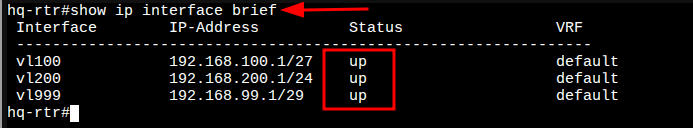

  • Проверить, назначенные IP-адреса на интерфейсы и их статус:
hq-rtr#show ip interface brief
  • Результат:

BR-RTR:

  • Аналогично HQ-RTR :
br-rtr(config)#interface int1
br-rtr(config-if)#description "BR-Net"
br-rtr(config-if)#ip address 192.168.0.1/28
br-rtr(config-if)#exit
br-rtr(config)#port te1
br-rtr(config-port)#service-instance te1/int1
br-rtr(config-service-instance)#encapsulation untagged
br-rtr(config-service-instance)#connect ip interface int1

2025-09-04 05:13:37      INFO      Interface int1 changed state to up
br-rtr(config-service-instance)#exit
br-rtr(config-port)#exit
br-rtr(config)#write memory
Building configuration...

br-rtr(config)#
  • Ожидаемый результат:

HQ-SRV:

  • Просмотр существующих интерфейсов выполняется командой ip a

  • Для конфигурации IPv4 на устройствах, будут отредактированы файлы options созданы файлы ipv4address, ipv4route .
  • в файле /etc/net/ifaces/<ИМЯ_ИНТЕРФЕЙСА>/options
  • должны быть заданы хотя бы два основных параметра: Параметр TYPE=eth указывает на тип интерфейса – ethernet
  • Параметр BOOTPROTO=static означает, что настройка статического IP-адреса и маршрутов будет взята из файлов ipv4address и ipv4route
  • Проверяем содержимое конфигурационного файла /etc/net/ifaces/ens19/options :

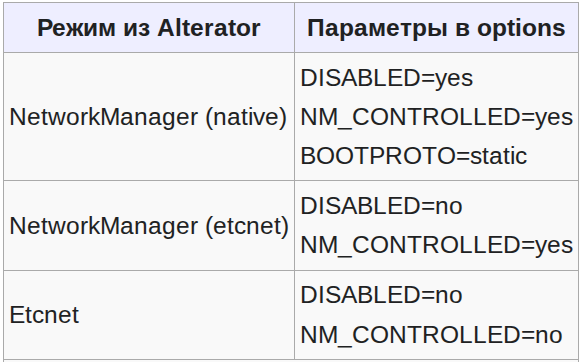

Внимание! Для того, чтобы в качестве сетевой подсистемы корректно использовался etcnet и операционная система могла считывать и применять содержимое конфигурационных файлов: ipv4address, ipv4route, resolv.conf из директории /etc/net/ifaces/<ИМЯ_ИНТЕРФЕЙСА>/, необходимо, чтобы значение параметров DISABLED,NM_CONTROLLED,SYSTEMD_CONTROLLED были установлены в no или же указание данных параметров в файле options не является обязательным условием.

  • Зададим IP-адрес:
echo "192.168.100.2/27" > /etc/net/ifaces/ens19/ipv4address
  • Зададим IP-адрес шлюза по умолчанию:
echo "default via 192.168.100.1" > /etc/net/ifaces/ens19/ipv4route
  • Зададим (временно) IP-адрес DNS-сервера, для дальнейшей возможности выхода в сеть Интернет и установки необходимых пакетов:
echo "nameserver 77.88.8.8" > /etc/net/ifaces/ens19/resolv.conf
  • Для применения настроек, необходимо перезагрузить службу network :
systemctl restart network

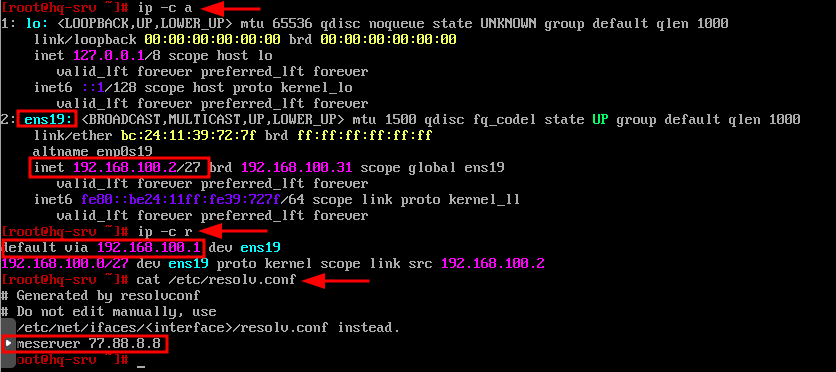

  • Проверить:

BR-SRV:

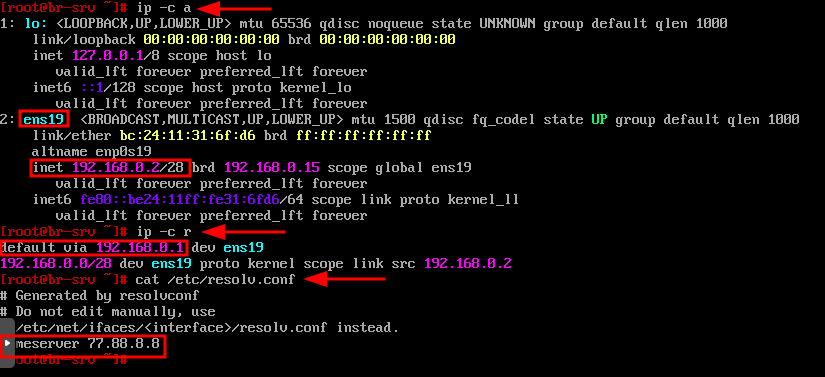

  • Аналогично HQ-SRV , ожидаемый результат:

  • В отличие от офиса HQ, в офисе BR с BR-SRV на текущем этапе можно проверить доступность шлюза по умолчанию в офисе HQ, с HQ-SRV шлюз пока не должен быть доступен, т.к. не реализована коммутация
