4. Настройте коммутацию в сегменте HQ следующим образом

Задание:

• Трафик HQ-SRV должен принадлежать VLAN 100
• Трафик HQ-CLI должен принадлежать VLAN 200
• Предусмотреть возможность передачи трафика управления в VLAN 999
• Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта
• Сведения о настройке коммутации внесите в отчёт

Вариант реализации:

Гипервизор:

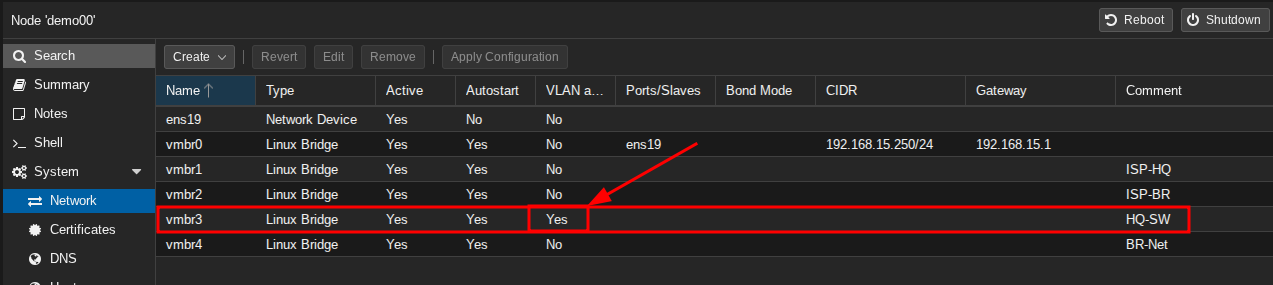

• В качестве коммутатора используется виртуальный коммутатор на уровне Альт Виртуализаци PVE (на котором развёрнут стенд) например vmbr3 : подразумевается что для vmbr3 в текущем случае выставлен чек-бокс VLAN aware :

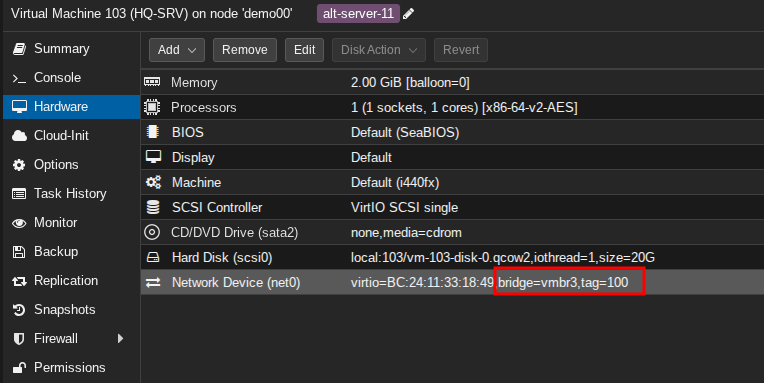

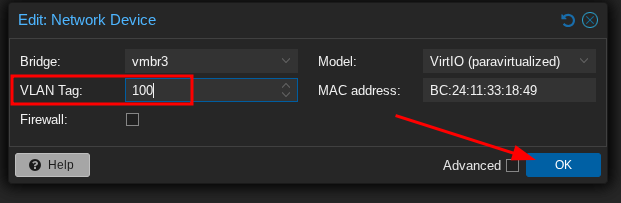

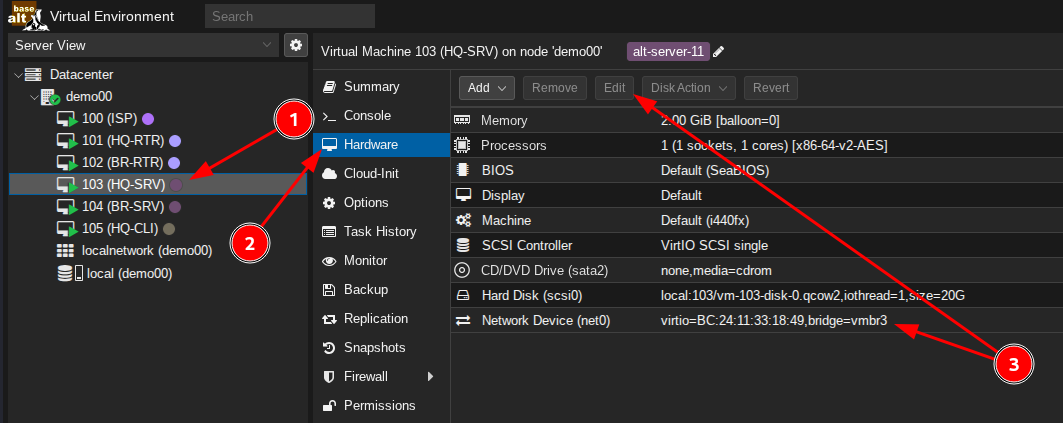

• Реализуем необходимые порты "доступа ( access )": HQ-SRV (vlan 100 - Сервера):

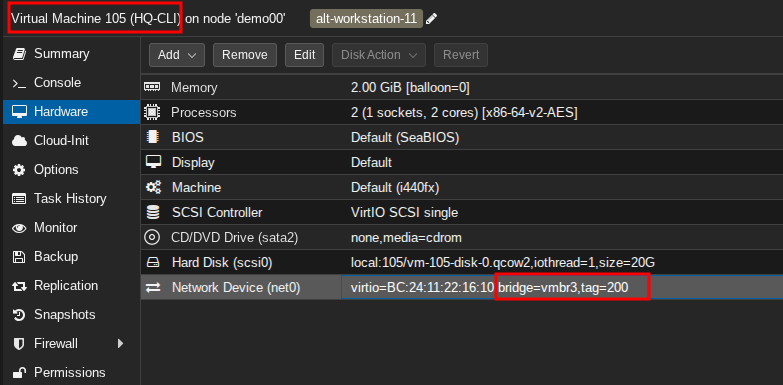

• HQ-CLI (vlan 200 - Клиенты):

• Проверить, с HQ-SRV должен быть доступен HQ-RTR :
