1. Произведите базовую настройку устройств:

Модуль 4. Настройка сетевой инфраструктуры

Задание:

  • Настройте имена устройств согласно топологии. Используйте полное доменное имя
  • На всех устройствах необходимо сконфигурировать IPv4: IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918
  • Локальная сеть в сторону HQ-SRV(VLAN 100) должна вмещать не более 32 адресов
  • Локальная сеть в сторону HQ-CLI(VLAN 200) должна вмещать не менее 16 адресов
  • Локальная сеть для управления(VLAN 999) должна вмещать не более 8 адресов
  • Локальная сеть в сторону BR-SRV должна вмещать не более 16 адресов

Сведения об адресах занесите в таблицу 2, в качестве примера используйте Приложение Б.

Вариант реализации:

Имя устройстваIP-адресШлюз по умолчанию
HQ-RTR172.16.1.2/28172.16.1.1
192.168.100.1/27
192.168.200.1/24
192.168.99.1/29
BR-RTR172.16.2.2/28172.16.2.1
192.168.0.1/28
HQ-SRV192.168.100.2/27192.168.100.1
HQ-CLI192.168.200.2/24192.168.200.1
BR-SRV192.168.0.2/28192.168.0.2

Имена устройств:

ISP:

  • Назначение имени на устройство:

HQ-RTR:

  • Назначение имени на устройство:

BR-RTR:

  • Назначение имени на устройство:

HQ-SRV:

  • Назначение имени на устройство:

BR-SRV:

  • Назначение имени на устройство:

HQ-CLI:

  • Назначение имени на устройство:
[user@localhost ~]$ su -
Password:
[root@localhost ~]# hostnamectl set-hostname hq-cli.au-team.irpo; exec bash
[root@hq-cli ~]# sed -i "s/HOSTNAME=localhost/HOSTNAME=hq-cli.au-team.irpo/g" /etc/sysconfig/network

Конфигурация IPv4:

ISP:

  • Рассматривается в части задания " 2. Настройте доступ к сети Интернет, на маршрутизаторе ISP "

HQ-RTR:

  • Рассматривается в части задания " 4. Настройте коммутацию в сегменте HQ следующим образом "

BR-RTR:

  • Настройка IPv4 на интерфейсе enp0s3 в сторону ISP - рассматривается в части задания " 2. Настройте доступ к сети Интернет, на маршрутизаторе ISP "
  • Настройка IPv4 на интерфейсе enp0s8 в сторону локальной сети:

HQ-SRV:

  • Создаём тегированный интерфейс на основе физического enp0s3:

  • Проверка:

BR-SRV:

  • Настраиваем IPv4 на физическом интерфейсе enp0s3:

  • Проверка:

HQ-CLI:

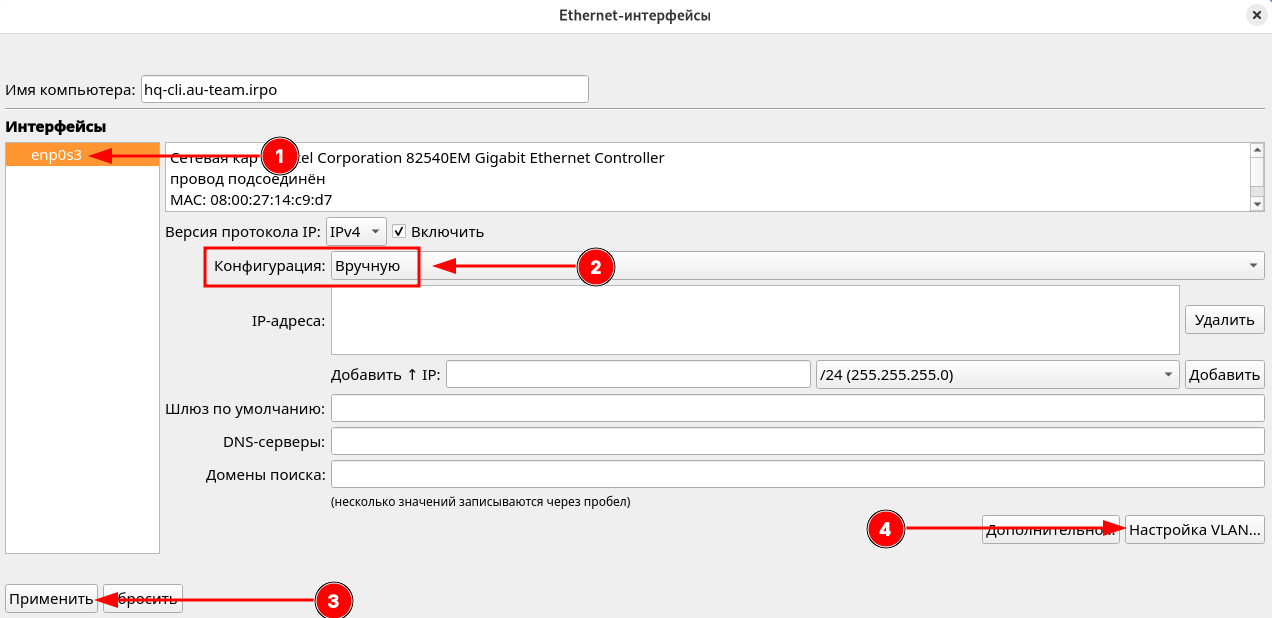

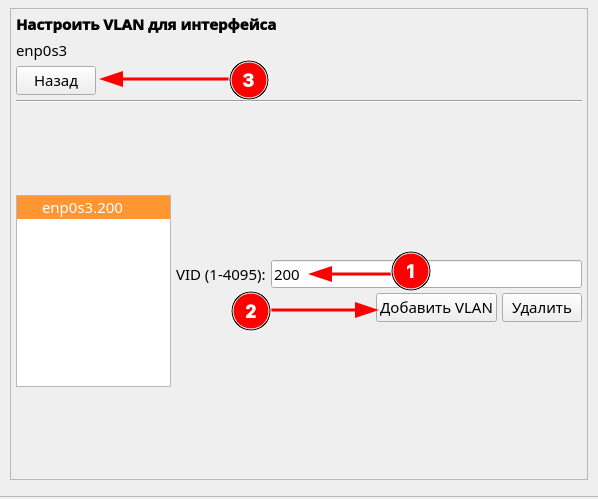

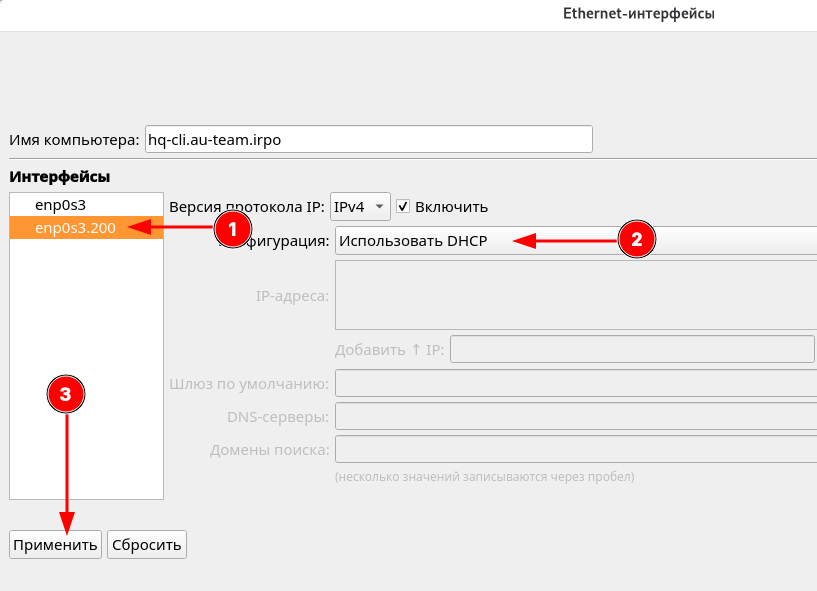

  • Подготовка тегированного интерфейса на получение всех необходимых сетевых параметров по DHCP: что бы не было проблем после перезагрузки, стоит для интерфейса enp0s3 выбрать в "Допольнительно" - "Etcnet";

  • Сами сетевые параметры будут получены после выполнения " 9. Настройте протокол динамической конфигурации хостов для сети в сторону HQ-CLI "
